双频段无源互调测试仪

        PIM×××DB双频段无源互调测试仪采用独特的“多频合一”技术,实现了真正意义上的多测试频段单端口输出,特别适合于移动通信宽带无源器件例如天线、负载、跳线组件、耦合器等测试,一体化及多频兼容的设计、用户能体验更轻松、更快速、准确的测试,同时也减低了测试成本、提高了产品的竞争力。该系列有6U及3U两种结构尺寸,其中3U合路型还可以通过少量几组电缆连接多个合路型多频设备。

产品特点

  • 可任意组合测量频段

  • 适用于宽带和窄带无源器件的测量

  • “多频合一”技术实现了多频段单端口输出

  • “一键式”测试频段自动切换

  • 点频、时域、扫频三种测量方式

  • 反射(标配)和传输测试(选项)

  • 可测互调阶次3/5/7/9阶

  • Word、Excel和PDF报表

  • ACCESS数据库存储

  • 中/英文操作界面,易学易用

技术规格

系统
测量方式反射无源互调
测量类型合路/非合路机型
可测互调阶次3/5/7/9阶
非合路频段残留互调(800M)≤–123dBm/–166dBc@2×+43dBm
合路频段残留互调(900-2600)≤–120dBm/–163dBc@2×+43dBm
非合路机型测试端口1×射频输出口(7/16DIN型母头)
 2×射频输出口(7/16DIN型母头)
用户接口4×USB,1×LAN
显示18寸LCD
发射机
发射频率参见型号列表
频率步进200KHz/500 KHz/1MHz/2MHz/5MHz/10MHz
频率精确度±3ppm
单路载波功率2×1至25W(+30至+44dBm)
功率步进0.5dB
功率稳定度±0.5dB
反向功率保护100W
接收机
接收带宽参见型号列表
底噪声≤-138dBm
测量范围-55至-138dBm
接收准确度≤±0.5@-100dBm
最大不损坏输入电平+10dBm
电气规格
电源AC 175-250V,50Hz
功率≤500W
预热时间3分钟
机械规格

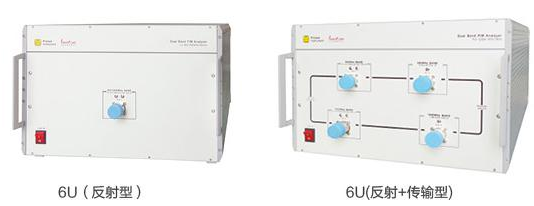

外形尺寸6U: 470×285×500mm(宽×高×深)
 3U×2: 480×132×500mm(宽×高×深)
重量约30Kg
冷却强迫风冷
环境规格
工作温度范围-5℃至+35℃
防护等级室内使用
相对湿度5%至90%,无冷凝

型号


适用系统发射频段接收频段
PIM700S             LTE(L/H)745-793MHz697-720MHz
PIM800S             CDMA/NADC/AMPS869-894 MHz824-849 MHz
PIM900S             GSM935-960 MHz890-915 MHz
PIM1800S            DCS 18001805-1880MHz1710-1785 MHz
PIM1900S            PCS 1900/LTE1930-1990MHz 1850-1910 MHz
PIM2100S            WCDMA/CDMA20002110-2170 MHz1920-2060 MHz
PIM2400S            WLAN2400-2483.5MHz2305-2336.5MHz
PIM2600S            WiMAX/UMTS22620-2695MHz     2545-2580 MHz
PIM3500S            WiMAX/Wireless IP3510-3594MHz 3410-3484MHz

* 可接受用户定制
