900M二次谐波及多阶无源互调测试仪

   PIM900HR单频段二次谐波及多阶无源互调测试仪采用“单发双收”和“异步对接”等专利技术,将常规3/5/7/9阶互调、二阶互调和二次谐波测试三种模式融为一体,更精准的评测出无源器件的互调水平。仪器采用进口零部件、一体化设计,使用更稳定、更可靠。另外全新的测试界面用户体验更轻松、更快速。


                                                         发射端口             2阶/二次谐波测试端口



产品特点

· 采用“单发双收”和“异步对接”技术

· 具有常规互调测试仪的全部功能

· 具有二阶和二次谐波测试功能

· 点频、时域、扫频三种测量方式

· 可测互调阶次3/5/7/9阶

· 报表(Word、Excel和PDF)和数据库

· 具有条码扫描、编辑功能

· 提供API接口,可以实现个性化测试



技术规格

 系统

 测量方式

反射无源互调/传输无源互调(选项)

 测量类型

互调/谐波

 可测互调阶次

2/3/5/7/9阶

 反射残留互调

<-125dBm/168dBc(90%的频点)

 传输残留互调

<-120dBm/163dBc(90%的频点)

 谐波残留底噪

<-125dBm/168dBc(90%的频点)

 测试端口

2个7-16 DIN型母头

 用户接口

4个USB口,1个LAN口,1个VGA接口

 显示

19寸LCD



 发射机部分

 发射频率

935-960MHz

 频率步进

0.2/0.5/1/2/5/10MHz

 频率精确度

±3ppm

 单路载波功率

2×1至25W(+30至+44dBm)

 功率步进

0.5dB

 功率稳定度

±0.5dB

 反向功率保护

100W



 接收机部分

 接收带宽

890-915MHz/1880-1920MHz

 底噪声

≤-138dBm

 接收准确度

≤±0.5@-100dBm

 测量范围

-55至-138dBm

 最大不损坏输入电平

+10dBm



 电气规格

 电源

AC 175-250V,50Hz

 功率

600W



 机械规格

 外形尺寸

485×520×149mm(L×W×H)×2

 重量

约30Kg

 冷却

风冷



 环境规格

 工作温度范围

-5℃至+35℃

 防护等级

室内使用

 相对湿度

5%至90%,无冷凝

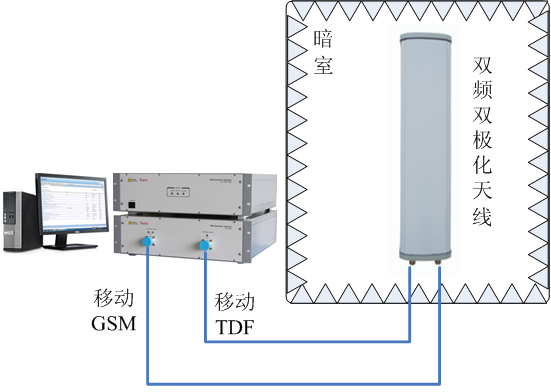

 基站天线互调测试示意图


【可测常规3/5/7/9阶互调、二阶互调、二次谐波】
