(互调定位)便携式无源互调测试仪

PIM×××WP便携式无源互调测试仪适用于GSM/CDMA/WCDMA/TD-LTE网络,集成互调测试、频谱测试和驻波比测试以及互调定位测试,Ipad或手机远程控制等多功能于一体,在基站工程建设、网络维护及干扰排查中,帮助用户在现场快速评估无源器件、跳线和天馈系统的状况,提高运行基站的服务性能。产品采用一体化设计,具备体积小,重量轻、防水、防震、防尘等特点,同时配备大屏幕高亮度的LCD更适合户外使用。

产品特点

  • 集互调测试,频谱测试和驻波测试为一体

  • 点频、时域、扫频三种测量方式

  • 可测互调阶次3/5/7/9阶

  • Access数据库存储

  • Word、Excel和PDF报表

  • USB接口,便于数据导出、打印

  • 无线远程控制

  • 高集成度,无需构建复杂的测试平台

  •  防水、防震、防尘

  • 中/英文操作界面,易学易用

技术规格

系统

测量方式反射无源互调
可测互调阶次3/5/7/9阶
反射残留互调

<165dBc/-122dBm(典型值:<-125dBm)

测试端口1个7-16 型母头

1个N型母头(选项)
用户接口2×USB
显示8.4寸LCD

发射机

发射频率参见型号列表
频率步进1MHz/2MHz/5MHz/10MHz
频率精确度±3ppm
单路载波功率2×1至25W(+30至+44dBm)
功率步进0.5dB
功率稳定度±0.5dB
反向功率保护100W

接收机

接收带宽参见型号列表
底噪声≤-138dBm(频谱状态时≤–125dBm)
测量范围-55至-136dBm
接收准确度≤±0.5@-100dBm
最大不损坏输入电平+10dBm

频谱分析(选项1)

频率范围9 KHz 至3.6 GHz
老化速率<1ppm/年
温漂<0.5ppm
频率分辨率1Hz
RBW1KHz~3MHz,1-3步进
VBW30Hz~1MHz,1-3步进
测量范围20dBm~110dBm
显示平均底噪(10Hz分辨率带宽)前放关:≤-120dBm@3GHz

前放开:≤-137dBm@3GHz
振幅单位dBm
参考电平范围+ 20dBm~-90dBm
电平精度典型值≤±1.5dB@+25℃
扫描速率500ms~2000ms
标记模式峰值搜索
输入接头N型接口
输入阻抗50欧姆
输入驻波比典型值<1.5(700MHz~2700MHz)

驻波比(选项2)

驻波比范围1.1~45

隔离度(选项3)

隔离度范围0~100dB

互调定位(选项4)

定位最大距离

0.35~200m

定位精度

≤0.5m

定位分辨度≤4m

电气规格

电源AC 90-120V,AC 175-250V,50Hz
功率450W
预热时间3分钟

机械规格

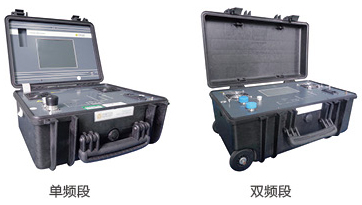

外形尺寸双频段 540×300×230mm(长×宽×高)

单频段 400×290×190mm(长×宽×高)
重量单频段约13Kg  双频段约20Kg
冷却风冷

环境规格

工作温度范围-10℃至+35℃
防护等级IP20(开盖),IP63(合盖)
相对湿度5%至90%,无冷凝

型号(可用于2G、3G、4G系统)



适用系统发射频段接收频段
PIM900WPGSM935-960 MHz890-915 MHz
PIM1800WPDCS 18001805-1880 MHz1710-1785 MHz
PIM2100WPWCDMA/CDMA2000/TD2110-2170 MHz1920-2060 MHz
PIM2400WPWLAN2400-2483.5MHz2305-2336.5MHz
PIM2600WPWiMAX/UMTS2/LTE2620-2695MHz2545-2580 MHz
700PL频段
LTE-L728-746MHz698-716MHz
700PH频段LTE-H728-757MHz776-787MHz
800P频段CDMA
869-894MHz824-849MHz
900P频段GSM934-960MHz889-915MHz
900PE频段EGSM925-960MHz880-915MHz
1800P频段DCS/LTE FDD1.8G1805-1880MHz1710-1785MHz
1900P频段PCS 19001930-1990MHz1850-1910MHz
P-F频段TD-LTE(F频段)1900-1915MHz

1880-1890MHz

P-A频段TD-LTE(A频段)2017.5/2025MHz2010MHz
P-E频段TD-LTE(E频段)2345-2370MHz2320-2330MHz
2100P频段WCDMA/LTE FDD2.1G2110-2170MHz1920-2060MHz

2400P频段

WLAN2400-2483.5MHz2305-2336.5MHz
2600P频段LTE 26002620-2690MHz2545-2580MHz

*接受用户定制
