双频段双工位无源互调测试仪

技术规格 |
| 系统
测量方式反射无源互调/传输无源互调(选项)
测量类型双反射

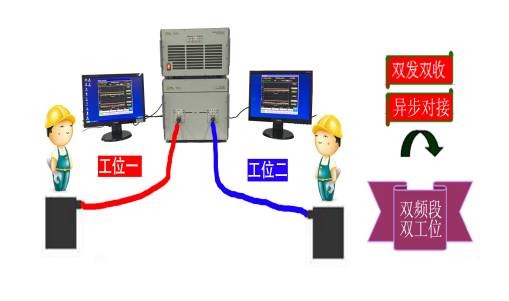

双工位测试功能具有
可测互调阶次3/5/7阶
反射残留互调<-122dBm/165dBc(90%的频点)
传输残留互调<-120dBm/163dBc(90%的频点)
测试端口2个7-16 DIN型母头
用户接口4个USB口,1个LAN口,1个VGA接口
显示19寸LCD
| 发射机部分
发射频率        935-960MHz/1805-1880MHz
频率步进          0.2/0.5/1/2/5/10MHz
频率精确度±3ppm
单路载波功率2×1至25W(+30至+44dBm)
功率步进0.5dB
功率稳定度            ±0.5dB      反向功率保护     100W
| 接收机部分
接收带宽        890-915MHz/1710-1785MHz
底噪声≤-138dBm
测量范围              -55至-138dBm
接收准确度≤±0.5@-100dBm
最大不损坏输入电平    +10dBm
| 电气规格
电源                  AC 175-250V,50Hz
功率600W
| 机械规格
外形尺寸  射频箱 450×500×267mmL×W×H

无源箱 450×500×310 mm(L×W×H)
重量约30Kg
冷却                  风冷
| 环境规格
工作温度范围          -5℃至+35℃
防护等级室内使用
相对湿度              5%至90%,无冷凝
| 型号
           适用系统发射频段                  接收频段
PIM0918DRS        GSM/DCS935-960 MHz                     890-915 MHz

1805-1880 MHz                 1710-1785 MHz
