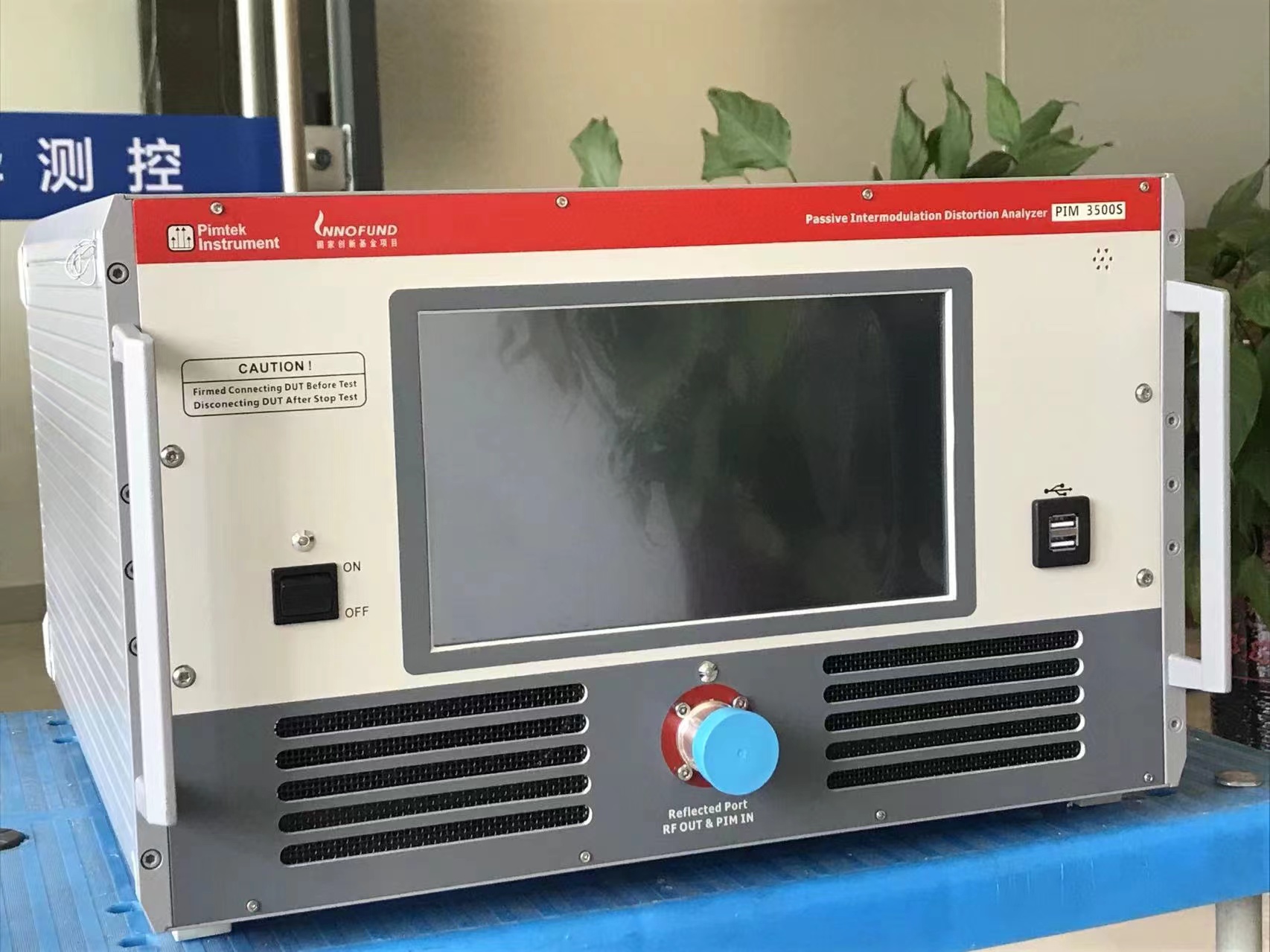

单频段台式无源互调测试仪

        PIM×××S单频段无源互调测试仪适用于350~3500MHz通信频段各类基站天线、射频连接器、腔体滤波器、避雷器、跳线组件和功率负载等无源器件的互调指标测量。本系列采用进口核心部件、一体化设计。具有生产模式、工程模式(点频、时域和扫频)两种测试模式,更方便、准确的观察和分析测试结果。它有6U和3U两个系列,6U系列空间较大,有利于散热,且耐热性较好,适合环境温度较高的场所。3U系列采用了紧凑型结构设计,坚固结构的仪器,它由两个19“的3U机箱组成,它的优点是可以通过几组电缆连接多个3U单频设备组成多频设备。可根据用户需求定制双反射测试口机型。

产品特点

  • 覆盖移动通信全频段

  • 反射(标配)和传输测试(选项)

  • 插损补偿功能保证了测试精确度

  • 数据库存储

  • 高集成度,无需构建复杂的测试平台

  • 点频、时域、扫频三种测量方式

  • 可测阶次2/3/5/7/9阶,(GSM900可测2阶)

  • 条码扫描(选项)

  • Word、Excel和PDF报表

  • 中/英文操作界面,易学易用

  • 具有双反射口一键测试功能(选项)

技术规格

系统
测量方式反射/传输无源互调
可测互调阶次2/3/5/7/9阶
反射残留互调<-165dBm@2×+43dBm
传输残留互调

<-163dBm@2×+43dBm

测试端口2×射频输出口(7-16 DIN型母头)
用户接口4×USB,1×LAN
显示18寸LCD


发射机
发射频率参见型号列表
频率步进200KHz/500 KHz/1MHz/2MHz/5MHz
频率精确度±3ppm
单路载波功率*12×1至25W(+30至+44dBm)
功率步进0.25dB
功率稳定度±0.25dB
反向功率保护100W
接收机
接收带宽参见型号列表
底噪声≤-138dBm
测量范围-55至-138dBm
接收准确度≤±0.5@-100dBm
最大不损坏输入电平+10dBm


电气规格
电源AC 175-250V,50Hz
功率450W
预热时间3分钟


机械规格
外形尺寸6U:470×285×500mm(宽×高×深)

3U×2:2×480×132×500mm(宽×高×深)
重量约30Kg
冷却强迫风冷


环境规格
工作温度范围-5℃至+35℃
防护等级室内使用
相对湿度5%至90%,无冷凝

型号*2



适用系统发射频段接收频段
PIM700SLTE(L/H)745-793MHz697-720MHz
PIM800SCDMA/NADC/AMPS869-894 MHz824-849 MHz
PIM900SGSM935-960 MHz890-915 MHz
PIM1800SDCS 18001805-1880 MHz1710-1785 MHz
PIM1900SPCS 1900/LTE1930-1990MHz1850-1910 MHz
PIM2100SWCDMA/CDMA20002110-2170 MHz1920-2060 MHz
PIM2400SWLAN2400-2483.5MHz2305-2336.5MHz
PIM2600SWiMAX/UMTS22620-2695MHz2545-2580 MHz
PIM3500SWiMAX/Wireless IP3510-3594MHz3410-3484MHz

*1 功率可定制+44~+48dBm  *2 频率范围接受订制
